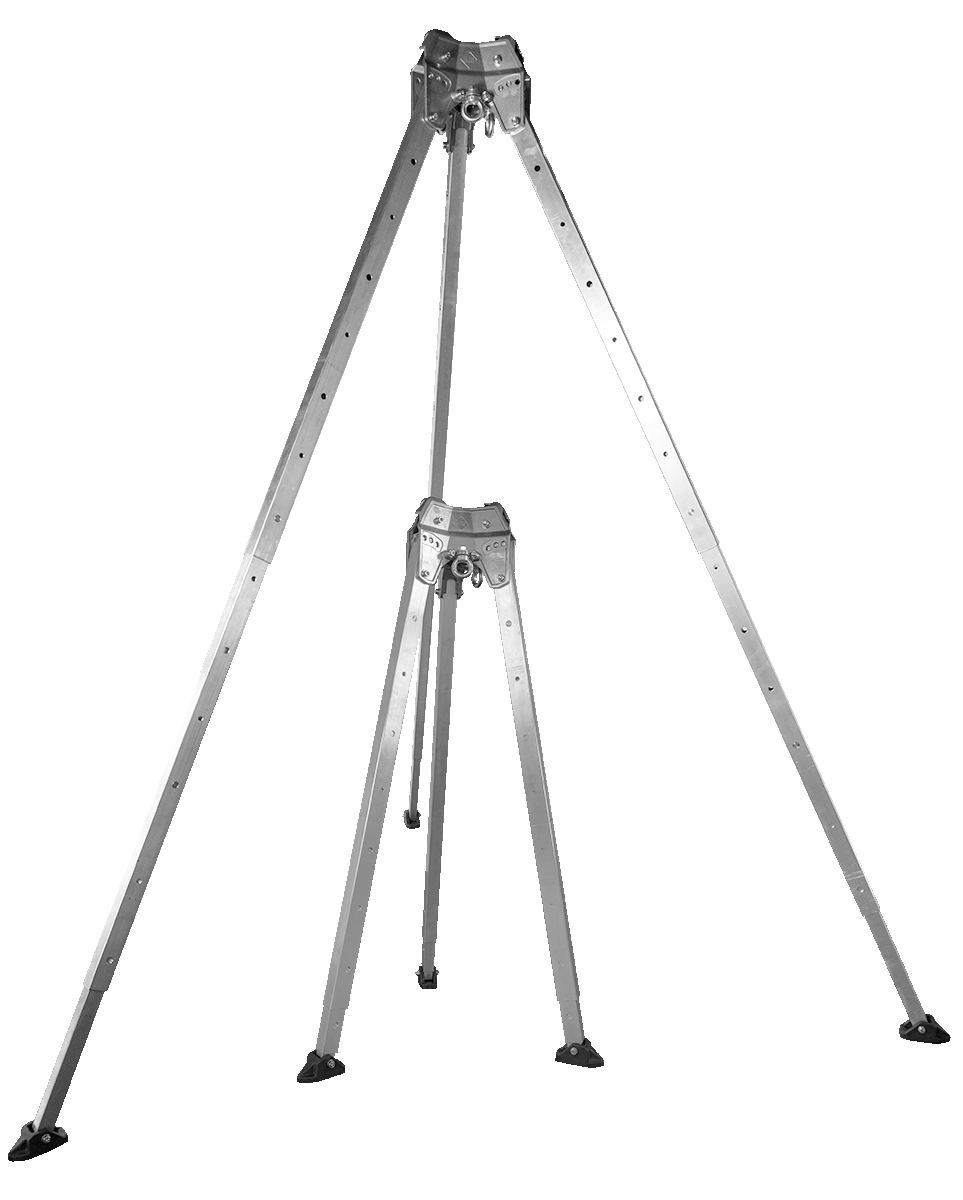

Neu der IKAR Dreibaum DB-A4 XL
als Anschlageinrichtung für PSAgA nach EN 795:2012 Typ B und von 2 Personen nach CEN/TS 16415:2013 geprüft.
IKAR Dreibaum DB-A4 XL – Mehr Sicherheit, mehr Flexibilität, mehr Komfort
Der neue DB-A4 XL überzeugt durch sein leichteres Gewicht, kompaktere Transportmaße und ein innovatives Design, das den Aufbau einfacher und flexibler macht. Mit verbesserter Stabilität und praktischen Features ist er die ideale Anschlageinrichtung für anspruchsvolle Einsätze.
Zertifizierte Sicherheit
- Anschlageinrichtung für PSAgA nach EN 795:2012 Typ B
- Für den Einsatz von 2 Personen geprüft gemäß CEN/TS 16415:2013
Bewährter und flexibler Kopf
- Drei integrierte Umlenkrollen und drei Anschlagösen, flexibel von allen Seiten nutzbar
- Umlenkrollen für Seildurchmesser von4,8 bis 6 mm
- Innenliegende Seilführung schützt vor Beschädigungen und Verwicklungen
- Anschlagösen können als Befestigungspunkte für Sicherungsposten eingesetzt werden
Innovatives Bein-System für maximale Anpassungsfähigkeit
- Drei stabile Aluminiumrohre, werkzeuglos teleskopisch stufenweise verstellbar über Druckpunkte
- Schwenkbare Beine mit Druckknopf, fixierbar in zwei Arbeitsstellungen plus Transportstellung
- Bewährte Gummifüße, verstellbar für weichen oder harten Untergrund
- Hohe Standfestigkeit auf nahezu allen Geländearten
Flexible und leichte Anbauteile
- Halterungen für HRA-Geräte und Winden, werkzeuglos per Steckbolzen montierbar
- Vorgebohrte Montagepunkte in ergonomische Arbeitshöhen
- Anbauteile nicht fest verbaut – Transport leichter und kompakter
- Volle Funktionalität der Geräte beim Anschluss an die Halterungen bleibt erhalten
Mobilität und Komfort
- Kompakte Transportstellung für einfachen Transport und Lagerung
- Besonders stabile, gleichzeitig leichte Konstruktion
- Reduziertes Gewicht für mehr Flexibilität und Komfort bei jedem Einsatz
Wie gewohnt kann der IKAR Dreibaum DB-A4 XL mit den entsprechenden Anbauteilen auch als Hubeinrichtung für Lasten oder für den kombinierten Einsatz von Personen und Lasten verwendet werden.
Zugelassene Anbaukomponenten
- Schnellwechselhalterung PLW
- IKAR LW 300
- IKAR PLW
- Schnellwechselhalterung HRA
- IKAR HRA 12–33
Beine zwei verstellbar
Der Dreibaum bietet Flexibilität und Stabilität in einem. Mit zweifach im Winkel verstellbaren Beinen lässt er sich schnell in Höhe und Durchmesser an das jeweilige Arbeitsumfeld anpassen.
Erleben Sie die perfekte Balance zwischen Funktionalität und Robustheit.
Beine zweifach verstellbarHöhenverstellbar
Ein bemerkenswertes Merkmal ist die Höhenverstellbarkeit, die es ermöglicht, die Anschlageinrichtung fast auf die doppelte Höhe zu erweitern. Dies bietet Flexibilität und Anpassungsfähigkeit an unterschiedliche Arbeitsbedingungen und Höhenanforderungen.
Neues System zur HöhemverstellungGewichtseinsparung zur Vorgängerversion
Dank ihrer robusten Konstruktion aus leichtem Aluminium ist die Anschlageinrichtung nicht nur stabil und einfach zu handhaben, sondern überzeugt auch durch eine spürbare Gewichtseinsparung gegenüber der Vorgängerversion. Dies sorgt für eine leichtere Handhabung, erleichtert den Transport und gewährleistet gleichzeitig eine lange Lebensdauer sowie höchste Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
Gewichtseinsparung zur VorgängerversionStabiler Stand
Die Verwendung von klappbaren Gummifüßen sorgt für eine stabile Standfestigkeit, selbst auf unebenen oder rutschigen Untergründen. Diese Eigenschaft erhöht die Sicherheit der Arbeiter erheblich, da sie sich auf einen soliden Halt verlassen können.
Stabiler Stand3 Umlenkrollen im Kopf integriert
Die drei Umlenkrollen bieten Flexibilität bei der Führung von Seilen mit einem Durchmesser von 4,8 mm bis zu 6 mm.
Die innenliegenden Rollen reduzieren das Risiko der Beschädigungen oder Ver-wicklungen der Seile. Hierdurch wird die Sicherheit des Nutzers und Langlebigkeit des Systems erhöht.
3 Umlenkrollen im Kopf integriertSicherheit für bis zu 2 Personen geeignet
Die Anschlageinrichtung DB-A2 XL bietet eine erstklassige Lösung für den sicheren Einsatz von zwei Personen in verschiedenen Arbeitsumgebungen. Mit ihrer ausgefeilten Konstruktion gewährleistet sie eine hohe Sicherheit während ihrer Nutzung.
Für bis zu 2 Personen geeignet3 zusätzliche Anschlagösen
Sicherheit weitergedacht, damit Sie sich auf das Wesentliche konzentrieren können.
Zusätzlich Schutz für den Sicherungsposten oder optionale Befestigungspunkte zur Absicherung beim Arbeiten in einem Schacht.
3 zusätzliche Anschlagösen Qualität und Langlebigkeit
Entwickelt für den dauerhaften Einsatz, behält unser Dreibaum über Jahre hinweg seine hohe Funktionalität und Stabilität. Er ist aus hochwertigem Aluminium gefertigt, das Langlebigkeit und Robustheit garantiert, selbst unter extremen Bedingungen.
Qualität und LanglebigkeitZubehör
Durch optionale Halterungen kann der Dreibaum nicht nur als Anschlageinrichtung dienen, sondern auch als Hubeinrichtung für Personen und Lasten eingesetzt werden:
Haletrungen für Dreibäume
HRA-Rettungsgeräten bis zu einer Höhe von 40
Personen und Lastwinde (PLW / IKLW300)
Weiterentwickletes ZubehörZubehör
Durch optionale Halterungen kann der Dreibaum nicht nur als Anschlageinrichtung dienen, sondern auch als Hubeinrichtung für Personen und Lasten eingesetzt werden:
Haletrungen für Dreibäume
HRA-Rettungsgeräten bis zu einer Höhe von 40
Personen und Lastwinde (PLW / IKLW300)
Weiterentwickletes ZubehörIKAR Dreibaum DB-A4 XL
Artikelnummer
41-48XL
Gewicht
25 kg

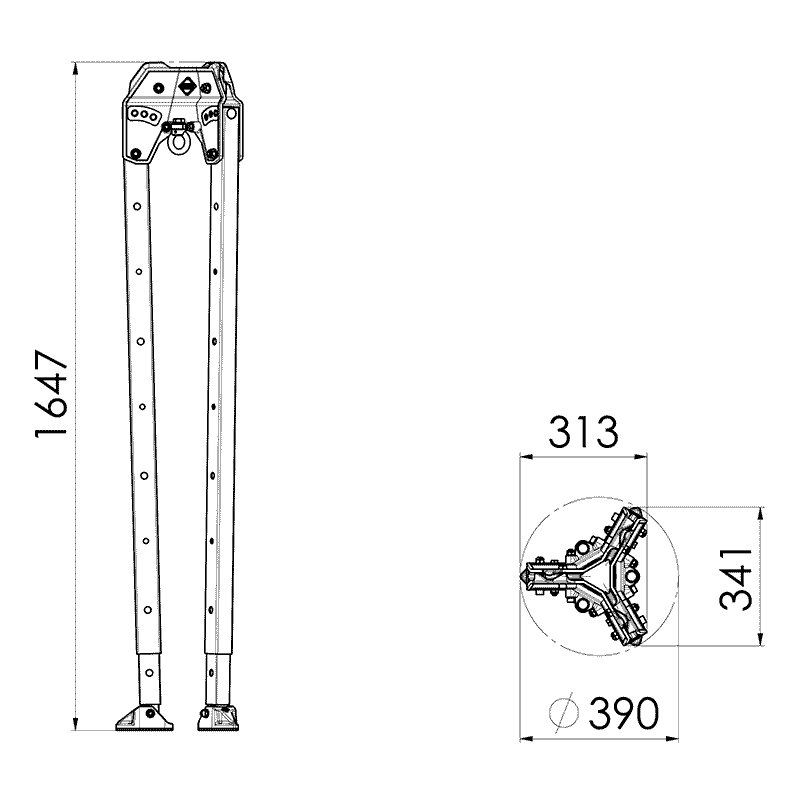

Transportmasse in mm
1647 x 313 x 341
Material
Aluminium
max. Tragfähigkeit in kg
300
max. Absicherung von Personen
2

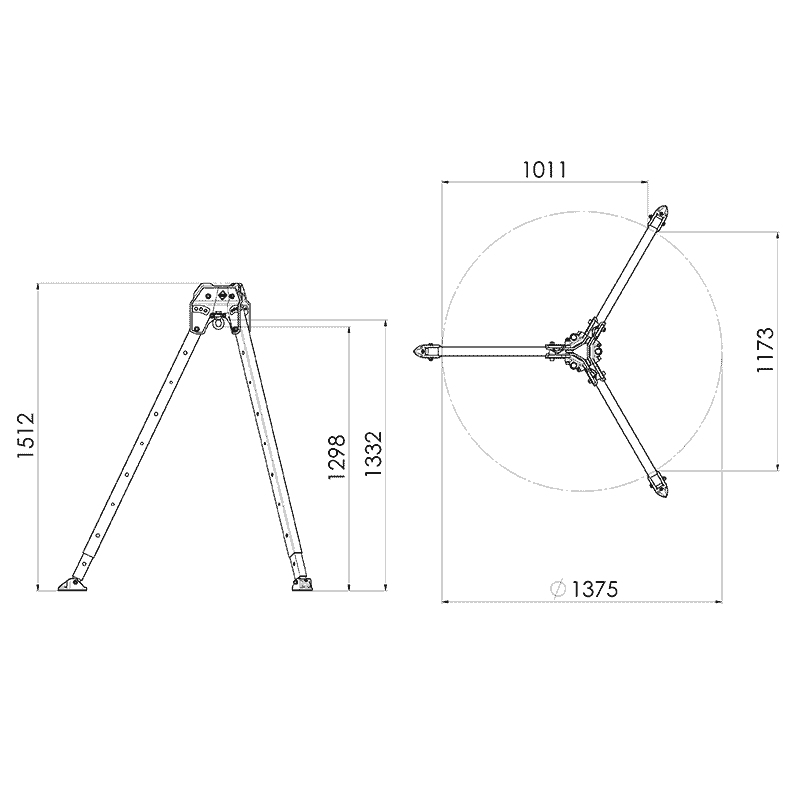

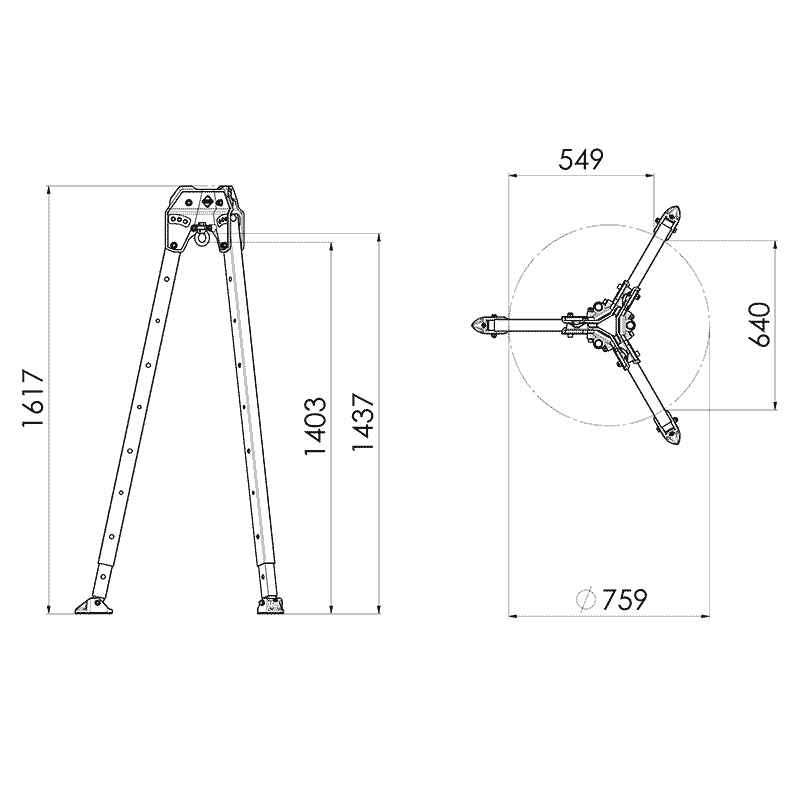

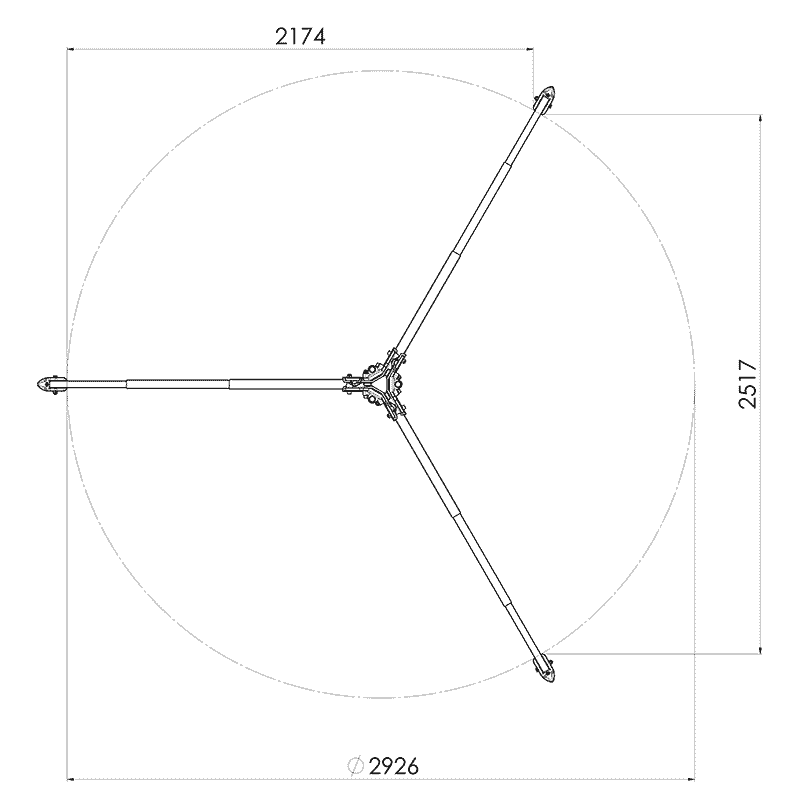

Austelldurchmesser in mm
759 bis 2926

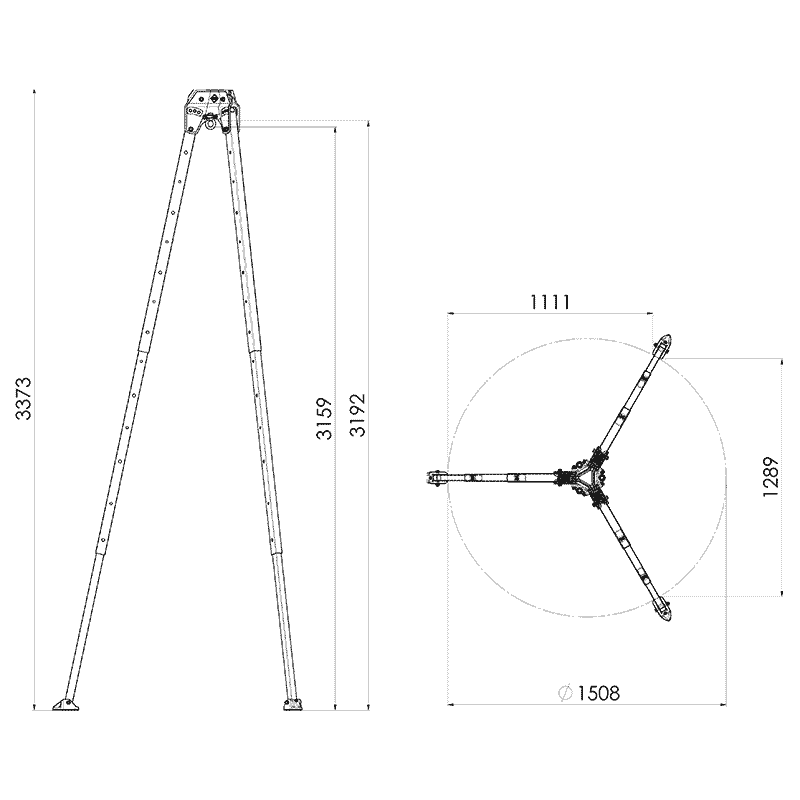

Höhe in mm
1512 bis 3373

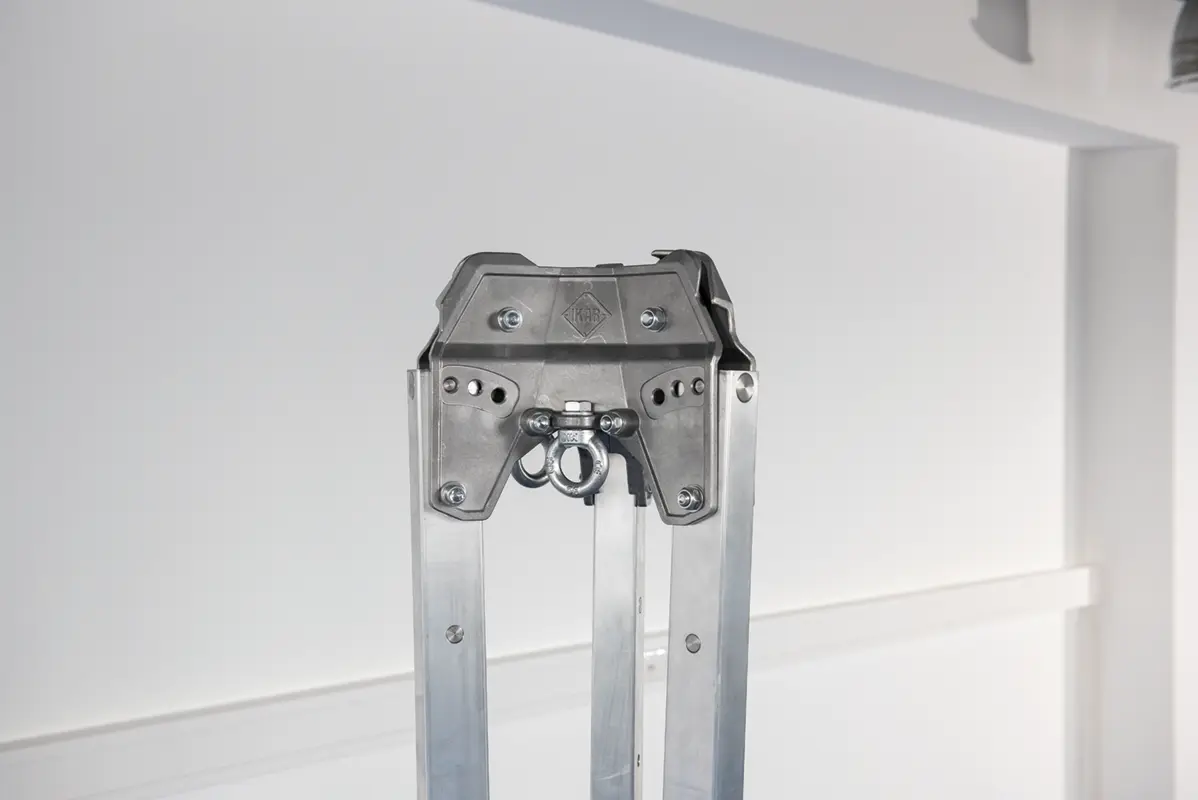

1. Stellen Sie den zusammengeklappten Dreibaum aufrecht auf den Boden.

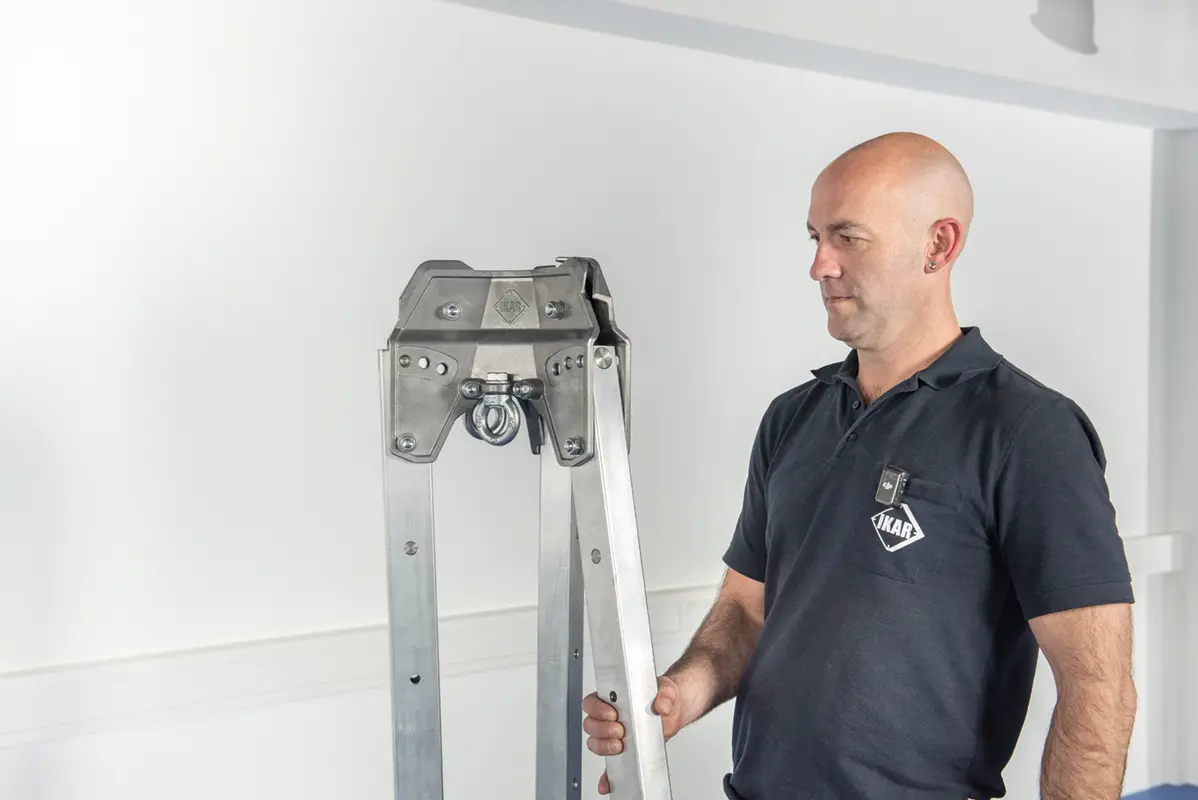

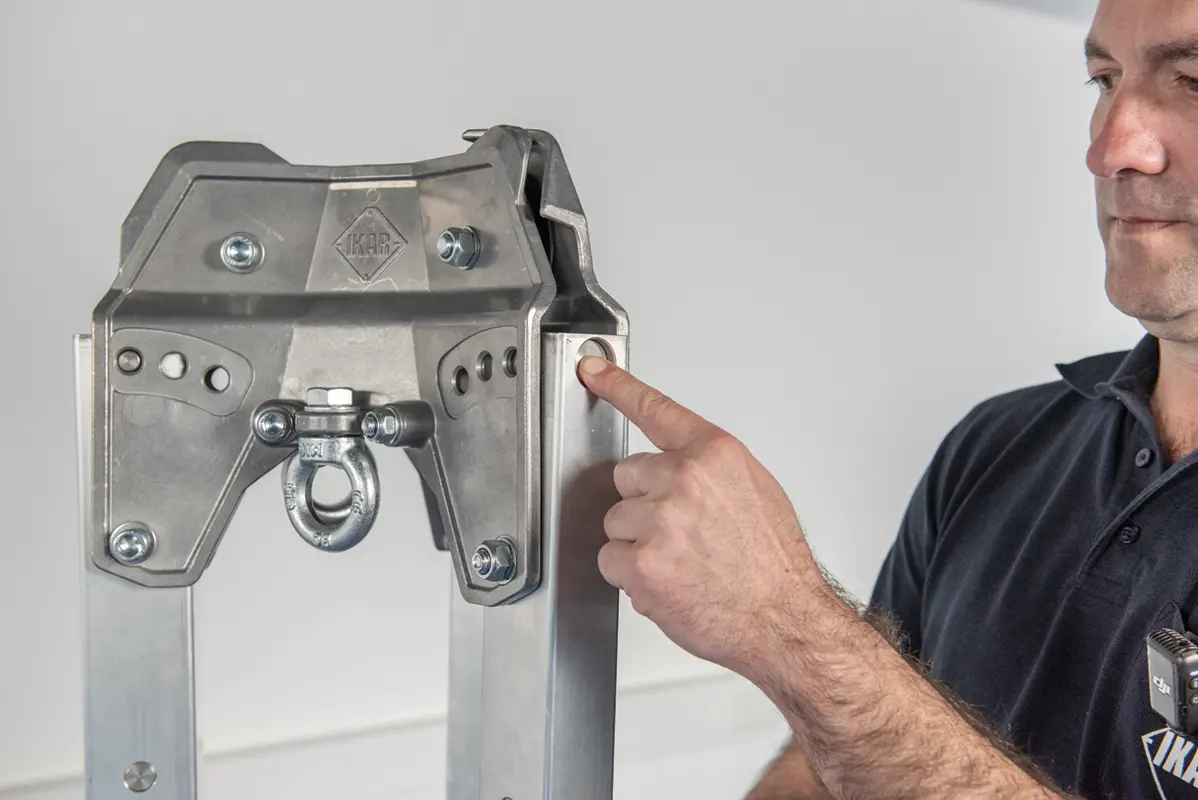

2, Richten Sie den Blick auf das obere Ende eines Dreibaumbeins. Drücken Sie anschließend den Verriegelungsknopf auf Kopfhöhe ein.
3. Schwenken Sie das erste Bein nach außen und fixieren Sie es. Führen Sie diesen Schritt anschließend auch an den beiden verbleibenden Beinen durch.

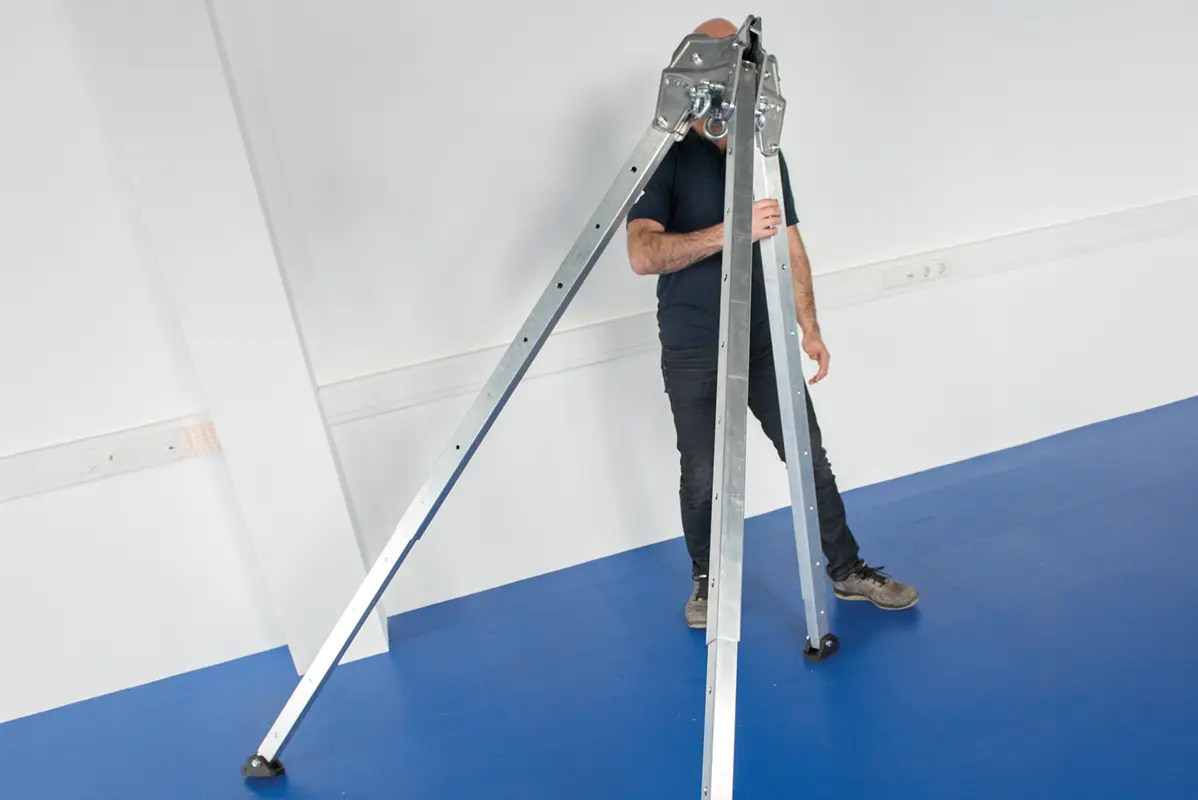

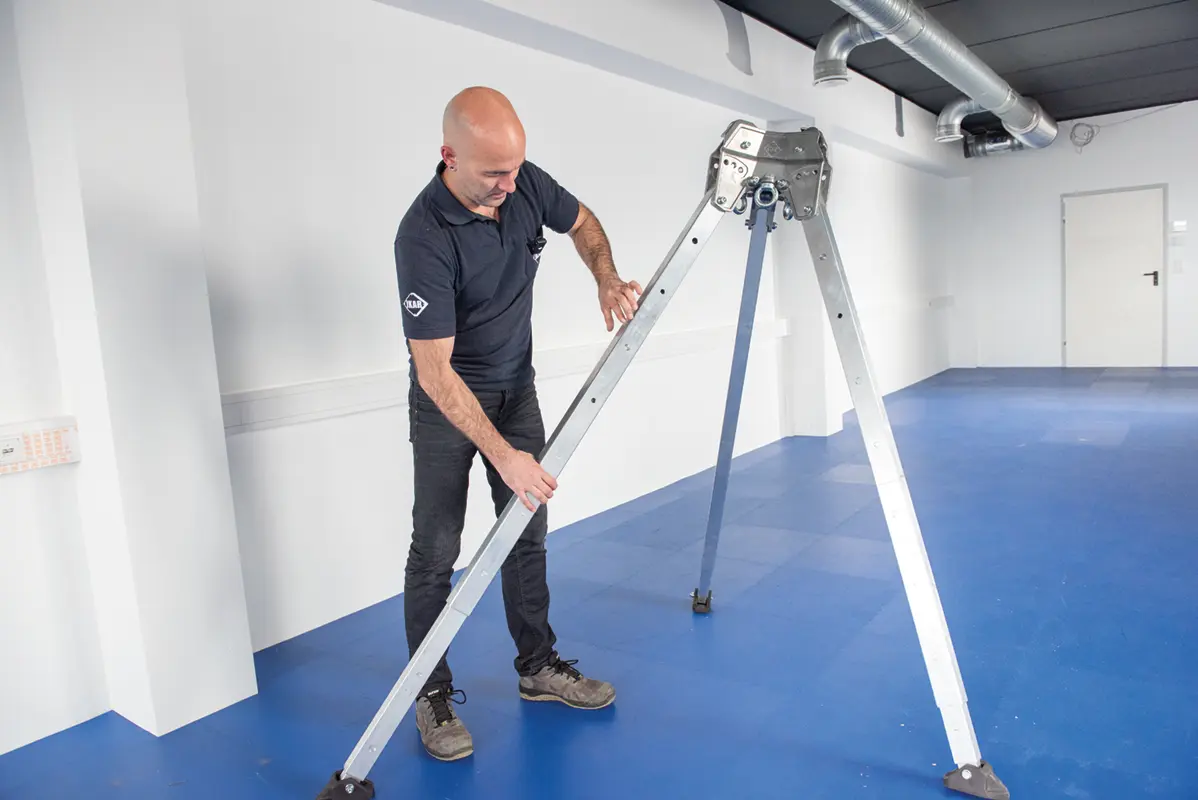

4. Heben Sie das erste Bein an und drücken Sie beide seitlichen Verriegelungsknöpfe gleichzeitig nach innen und ziehen Sie das Bein in die gewünschte Arbeitsstellung.

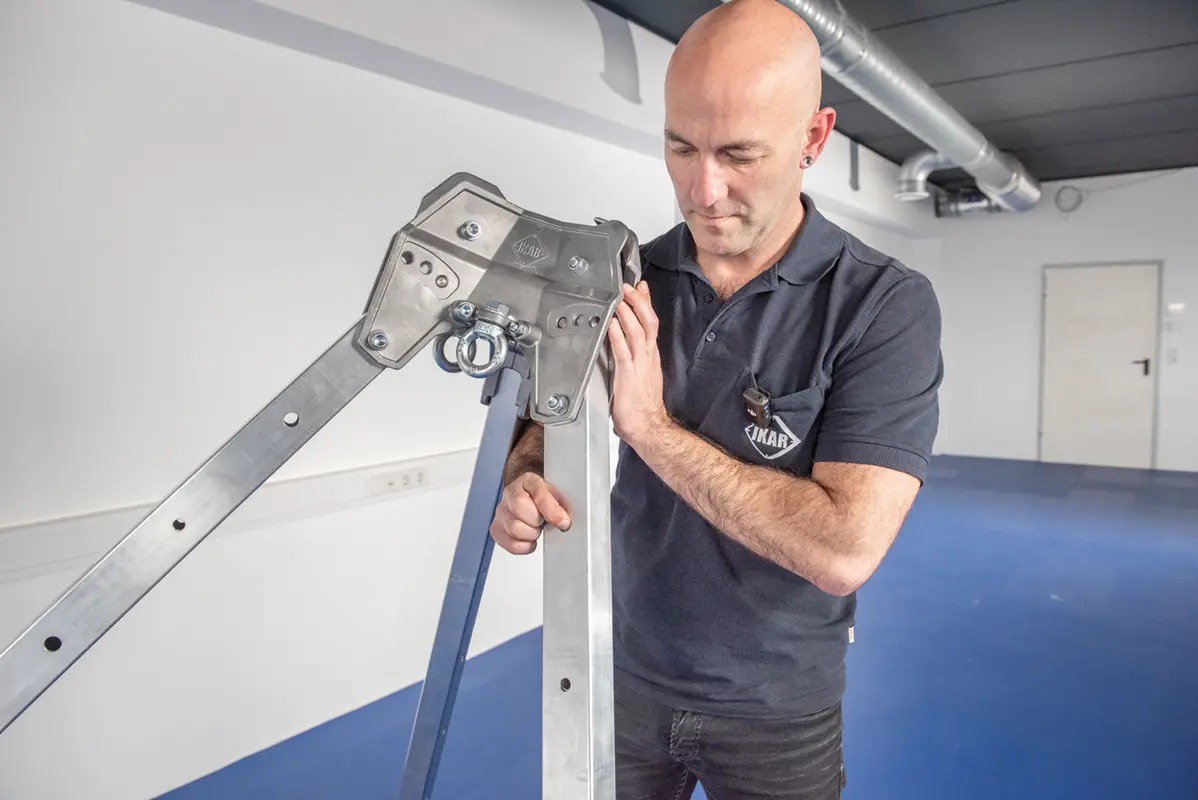

5. Gehen Sie zum nächsten Bein und legen Sie den Kopf des Dreibaums auf Ihre Schulter. Drücken Sie beide seitlichen Verriegelungsknöpfe gleichzeitig nach innen und ziehen Sie das Bein in die gewünschte Arbeitsstellung.

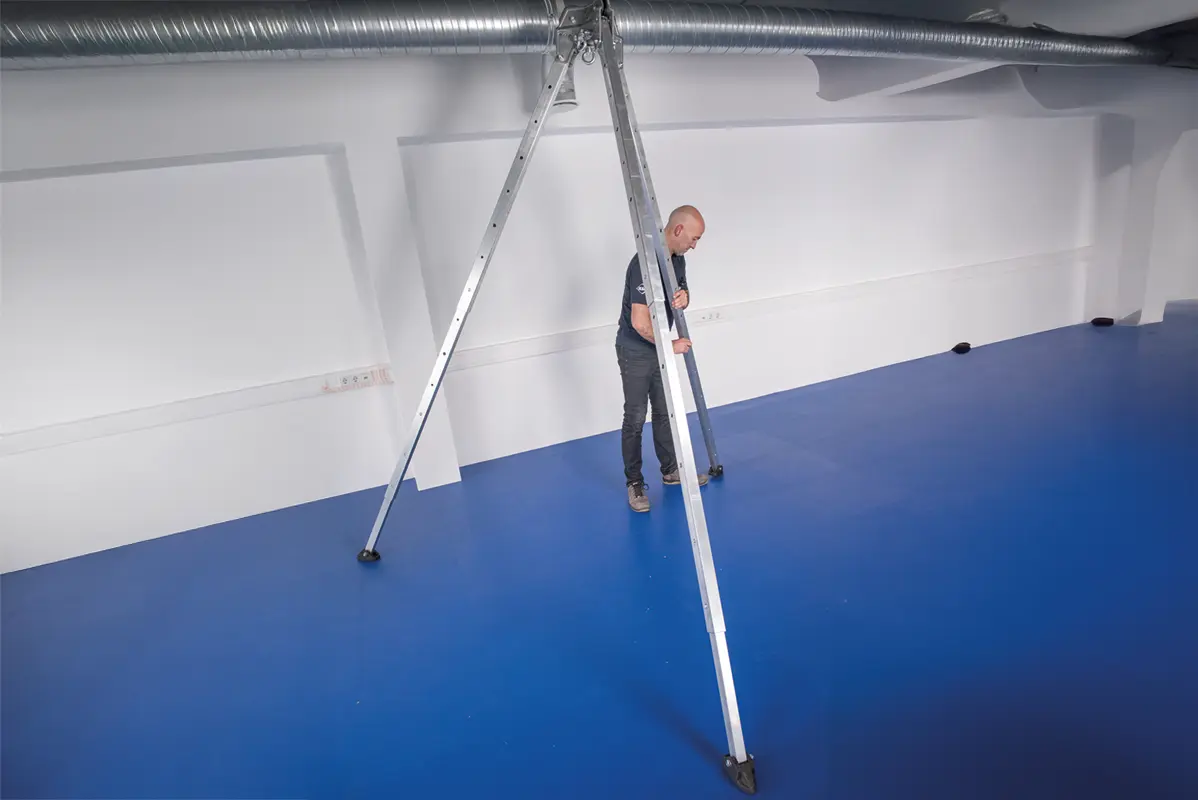

6. Heben Sie nun das dritte Bein an und führen Sie den zuvor beschriebenen Vorgang erneut durch. Wenn die gewünschte Arbeitshöhe erreicht ist, sind Sie mit dem Aufbau fertig. Kontrollieren Sie nun, ob der Dreibaum stabil und gerade steht.

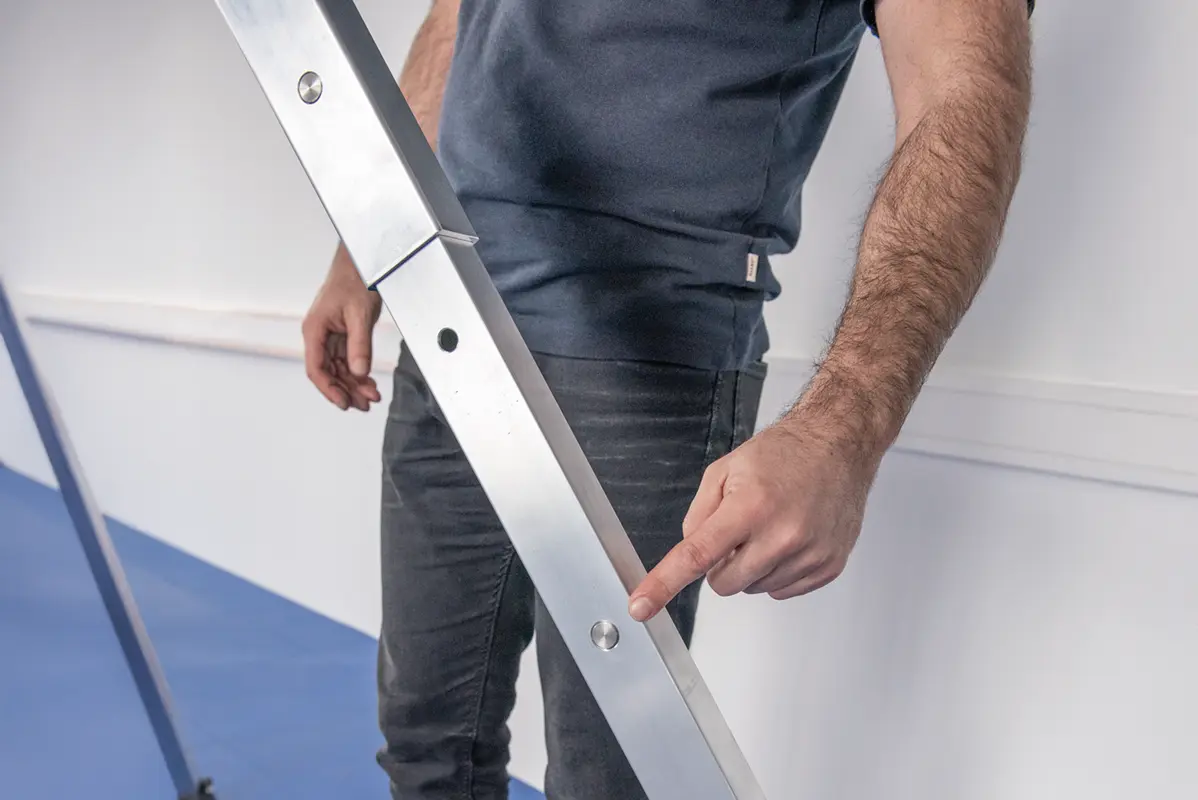

7. Damit die seitlichen Verriegelungsknöpfe am zweiten Segment sichtbar werden, muss der Verriegelungsknopf des ersten Segments im letzten Loch eingerastet sein.
8. Drücken Sie die seitlichen Verriegelungsknöpfe am zweiten Rohrsegment und ziehen Sie das zweite Rohrsegment des Beins bis zur gewünschten Höhe heraus.
9. Führen Sie diese Schritte anschließend auch an den beiden verbleibenden Beinen durch. Kontrollieren Sie nun, ob der Dreibaum stabil und gerade steht.
Neu Halterung für IKAR Dreibaum DB-A4 XL
Schnellwechsel-Halterung für HRA-Geräte 12 - 42
Art.-Nr.: 41-54/12-42A4
Gewicht: 2,2 kg
Eigenschaften:
- Schnellwechsel-Halterung für IKAR HRA-Geräte (HRA 12 bis HRA 42)
- Kompatibel nur mit IKAR DB-A4 XL
- Befestigung der Halterung am Dreibaum werkzeuglos per Steckbolzen
- Einfaches und schnelles Befestigen der HRA-Geräte per Steckbolzen
- leichte Aluminiumausführung
Schnellwechsel-Halterung für PLW und IKLW 300
Art.-Nr.: 41-54a/DWS-DB4
Gewicht: 1,86 kg
Eigenschaften:
- Schnellwechsel-Halterung für PLW und IKLW 300
- Kompatibel nur mit Dreibaum IKAR DB-A4 XL
- Kompatibel mit dem Arretierbolzen 0100000LAWa
- Befestigung der Halterung am Dreibaum werkzeuglos per Steckbolzen
- Einfaches und schnelles Befestigen der Winden auf der Halterung durch Rastbolzensystem
- Leichte Aluminiumausführung
